Sicherheits- Leitersprosse ( Artikel ist patentrechtlich geschütz )
Beschreibung
Bei der o. g. Sicherheits- Leitersprosse handelt es sich um eine Entwicklung, die Ihren Hauptanwendungsbereich in der Forstwirtschaft beim Bau von jagdlichen (Ansitz-) Einrichtungen sowie im Bereich der Landwirtschaft ( Heubodenleitern, Heu-, Stroh-, oder Hinsichtlich der Betriebssicherheit unterliegen beide Bereiche der Zuständigkeit der Landwirtschaftlichen Berufsgenossenschaft. Denkbar ist auch eine Anwendung bei THW, Feuerwehr sowie Bundeswehr / Pioniere Hauptziel ist die dauerhafte Betriebssicherheit der hergestellten Leitern sowohl hinsichtlich der Stabilität im Allgemeinen sowie auch der Rutschsicherheit in nassen Jahreszeiten, spezie
Die Problemlösung

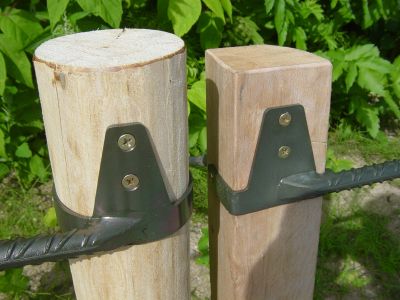

Die Sicherheits- Leitersprossen bestehen aus einer Metallsprosse mit 2 seitlichen Befestigungsflanschen. Diese sind miteinander verschweißt, gestrahlt und aus Gründen der Korrosionsbeständigkeit „ oliv- grün !!! “ verzinkt. Die Verbindungsstange besteht aus Moniereisen St52. Durch die Riffelstruktur der Oberfläche ergibt sich eine größtmögliche Sicherheit gegen Abrutschen. Die seitlichen Befestigungsflansche hochwertigem St52 und haben entweder eine Halbrundform mit Durchmesser in mehreren Stufen von ca. 8 bis 15 cm ( andere Durchm. auf Wunsch möglich ) oder für die Verwendung auf 4- Kant- Hölzern ein entsprechendes U- Profil mit einer lichten Weite von 5 bis 15 cm ( jeweils in 1 cm Schritten ). Jeder Flansch wird an 3 Seiten mit dem Leiterholm verbunden. Die Halbrundform ist in der Lage, sich den fortlaufend ändernden Durchmessern der Rundstangen innerhalb eines bestimmten Bereiches von +/- 15 – 20 % des Nenndurchmessers anzupassen. Die Befestigungsflansche sind durch die spezielle Form sehr biegesteif und werden auf beiden Seiten mit je 4 Schrauben befestigt. Empfohlen werden Schrauben mit Kreuzschlitz oder besser noch TORX- Profil, da diese sich im Gegensatz zu Nägeln normalerweise nicht lösen, bei Bedarf nachgezogen werden können, korrosionsbeständiger sind, und nach etlichen Jahren, wenn die Leiterholme mal ausgewechselt werden müssen, die Wiederverwendbarkeit der Sprossen erleichtern.
Die Kriterien der Landwirtschaftlichen Berufsgenossenschaft hinsichtlich Stabilität / Biegesteifigkeit werden trotz der hohen Anforderungen ( Testgewicht 150 kg ) mit 1,5 bis 2- facher Sicherheit überschritten.
Vorteile

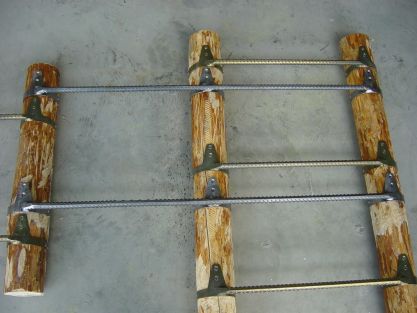

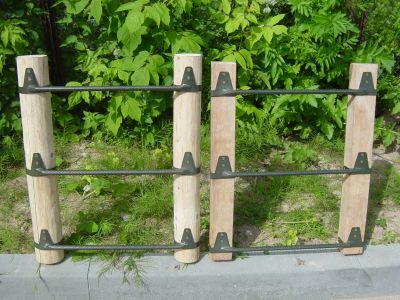

Ausführungen und Varianten Es werden folgende 4 Varianten gefertigt: Variante 1 für 2- Holm- Leiter mit 2 Halbrund- Befestigunsflanschen Variante 2 für 3- Holm- Leiter mit 3 Halbrund- Befestigunsflanschen Variante 3 für 2- Holm- Leiter mit 2 U- Profil- Befestigunsflanschen Variante 4 für 3- Holm- Leiter mit 3 U- Profil- Befestigunsflanschen Breite der gesamten Sprosse standardmäßig für 50 cm Mittenabstand der Leiterholme bei 2 – holmiger Variante. Andere Breiten z.B. 60 cm auf Wunsch. Bei 3 – holmiger Variante ergibt sich eine Mittenabstand der äußeren Leiterholme von 100 bzw. 120 cm. Analog zur 2 – holmigen Variante besteht die Sicherheits- Leitersprosse bei der 3 – holmigen Variante aus einer durchgehenden Sprosse sowie 3 Befestigungsflanschen.

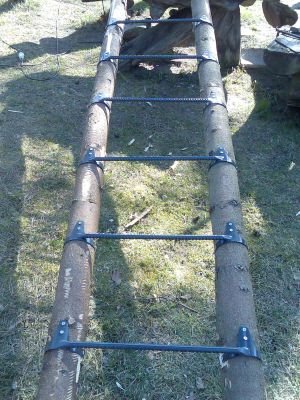

Montageanleitung Zur Montage die Leiterholme ca. 10 – 15 cm unterlegen. Dies erleichtert später das Eindrehen der seitlichen Schrauben! Sprossen im gewünschten Abstand auf die Holme auflegen, Sprossen mit je 2 Schraube pro Seite / mittlerem Flansch- Ausleger auf dem Holm im gewünschten Sprossenabstand fixieren, Sprossen dann mit dem Eigengewicht oder einer Hilfsperson belasten, damit sich die Halbschalen an den Holm anlegen, und unter Belastung seitliche Schrauben eindrehen bis Flanscharme fest angezogen sind. Befestigt werden die Sprossen an beiden Enden mit, je nach Wunsch 3 - 4 Holz-( SPAX- ) Schrauben von 5 mm Drm. und ca. 50 – 70 mm Länge. Schraubenlänge sinnvoll im Verhältnis zum Holmdurchmesser wählen! Empfohlen werden Schrauben mit Kreuzschlitz oder besser noch TORX- Profil, da diese sich im Gegensatz zu Nägeln normalerweise nicht lösen, bei Bedarf nachgezogen werden können, korrosionsbeständiger sind, und nach etlichen Jahren, wenn die Leiterholme mal ausgewechselt werden müssen, die Wiederverwendbarkeit der Sprossen erleichtern.
Die Sicherheits- Leitersprossen wurden mit großem Erfolg im Testrevier der Deutschen Jagd Zeitung getestet und für gut befunden ( Zitat : „ Ein revolutionärer Schritt zum Thema Hochsitzbau...... hinsichtlich Betriebssicherheit, Stabilität, Rutschsicherheit“ ). Auch das Preis- Leistungsverhältnis wurde für gut befunden, nicht zuletzt durch die Wiederverwendbarkeit.
Artikel kann bezogen werden bei Fa. Klaus Jung IMCP imcplt@yahoo.com sowie bei unseren Vertriebspartnern
Vertriebspartner Raum Saarland / west. Rheinl.- Pfalz Waffen Harald Kleber Sitzerather Str. 61 66687 Wadern / Wadrill Tel.: 06871-4857
Vertriebspartner Raum NRW Waffen Braun Große Forststrasse 59 52382 Niederzier- Hambach Te.: 02428-901174
Sollten auch Sie als Fachhändler oder Jagdausstatter in einem der übrigen Bundesländer ansässig und an dem Vertrieb unserer Produkte interessiert sein, setzen Sie sich bitte mit uns in Verbindung.
|
||||||||
|
Weiter Infos auf unserer Website in Litauen (englisch und russisch) |
||||||||
|
|
|
